一、會議系統概述

　　會議系統是整個樓宇智能化系統的重要組成部分。會議系統 能為與會者迅速、準確、直觀地提供、發布和傳輸各種信息，提高領導決策的準確性和科學性，提高會議和工作的效率。電子會議系統應采用當今的技術和成熟的產品，系統具有擴展升的能力，系統及設備運行可靠，功能、使用方便、性能優良。

　　1、 小型會議室(100m2以內)音響系統設備配置方案

會議系統的功能要求

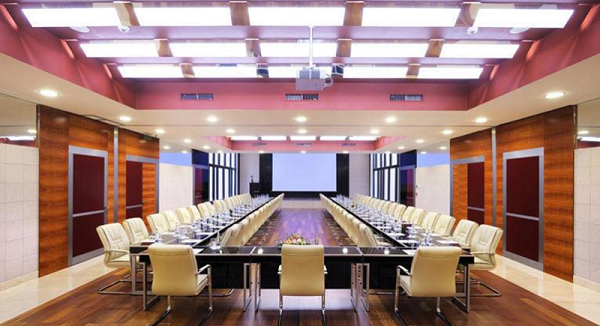

　　該項目是一個多媒體會議擴聲系統 。該項目主要包括一個面積約60平方米的小型會議廳和一個可容納30人的小型圓桌會議室。本項目多媒體會議室主要滿足日常會議擴聲、學術報告、學習培訓等功能，會議室平面圖、透視圖及效果圖如下：

會議聲音設計

　　根據本工程需要，為達到會議室良好的擴聲效果，建議使用兩組壁掛式會議揚聲器，分別安裝在會議室四角進行短程擴聲。實現擴聲范圍寬，聲音清晰明亮，不易產生自激。禮堂有適當?shù)捻懚?。聲音自然度好，即聲音和圖像一致。使參與者能夠感受到聲源的真實存在，滿足高保真回放的擴聲要求。滿足多媒體會議室人聲、擴散性好、聲場分布均勻、響度適宜、自然度好的要求。

　　2、 小型會議室音響系統設備配置方案

　　一個完整的會議音響系統主要包括：小型會議室音響系統組成：聲源設備(如麥克風)、控制設備(如混音器)、放大設備(如功放)、廣播設備(如揚聲器)、外圍設備(如均衡器、效應器等)。

二、現場描述

　　現有位于某地大廈會議室，占地面積80余平方米,現場設備：顯示設備：投影2臺、電視機2臺、信號源：AV信號一路，筆記本信號一路、攝像機信號一路，臺式機信號1路。投影機為背投方式安裝，2臺電視機為壁式安裝，投影帶升降功能。

三、現場需求

　　1、現場的顯示設備需要顯示所有信號源的圖像顯示。

　　2、需要實現會議討論、自由討論、主席模式等。

　　3、需要實現會議攝像的跟蹤。

　　4、需要實現設備的集中控制功能。

　　5、幕布要求升降

四、需求分析

　　現場的信號源：VGA有2路，AV信號有三路，如果需要在所有顯示設備上顯示則需要配合VGA矩陣和AV矩陣實現。幕布的升降需要要使用到強電控制器，會議討論需要會議系統主機，會議主機帶攝像跟蹤功能?，F(xiàn)場需要集中控制，AV矩陣和VGA矩陣自帶232控制、2臺投影機帶232控制接口、強電控制器帶485控制接口，電視帶紅外線。
