　　1 總則

　　1.1 范圍

　　本標準適用于新建、擴建、改建和臨建的各類劇場等演出場所中固定安裝的擴聲系統工程。

　　劇場建筑和廳堂裝修設計時，必須進行十分有效的建筑聲學設計，這是擴聲工程必要的前提條件。擴聲系統的使用和管理應是配備有音響師的劇場等演出場所。

　　本標準所指的擴聲系統工程除了演出中的人聲、樂器聲和效果聲的擴聲以外，還包括其他各種聲音的播放、實況錄音、劇場中其他空間的公共廣播、內部通訊等。

　　1.2 規范性引用文件

　　下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準。然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的新版本。凡是不注日期的引用文件，其新版本適用于本標準。

　　JGJ 57—2000/J 67—2001劇場建筑設計規范GB 50371—2006廳堂擴聲系統設計規范

　　GY/T 187多通路音頻數字串行接口

　　GB/T 14197—93聲系統設備互連的優選配接值GB 4959廳堂擴聲特性測量方法

　　1.3 3 術語和定義

　　1 . 3 . 1 劇場 theater

　　具有舞臺和觀眾廳空間，用于演出節目的公共場所。同時，配備有相應的化裝間、排練廳等，以及相應的聲控室、燈控室等技術用房。例如：多功能劇場、歌劇院、音樂廳等。

　　1 . 3 . 2 演出場所 auditori um and h all

　　具有觀演功能，可完成演出活動的公共場所。例如：體育場館、大廳、禮堂等，以及臨時用于演出活動的空間。

　　1 . 3 . 3 擴聲系統 sound re inforcem ent syst em

　　指?jìng)髀暺髋c揚聲器系統處在同一空間，可能產生聲反饋的擴聲系統。

　　主要過程為：將聲信號轉換為電信號，經放大、處理、傳輸，再轉換為聲信號還原于所服務的聲場環境;主要設備包括：傳聲器、音源設備、調音臺、信號處理器、功率放大器和揚聲器系統。

　　1 . 3 . 4 音響師 sound oper ator

　　接受過擴聲技術培訓和教育、掌握擴聲設備操作、對聲音具有一定感性認識以及具有一定藝術修養的技術職稱。通常把擴聲設備的技術管理者和使用操作人員統稱為音響師。

　　1.3 3 . 5 模擬擴聲系統 anal ogy PA s ound sys tem

　　聲頻信號以模擬方式在擴聲系統中傳送和處理，擴聲設備也以模擬信號方式進行輸入輸出。1 . 3 . 6 數字?jǐn)U聲系統 digi tal PA s ound sys tem

　　聲信號轉換成電信號后以數字方式在擴聲系統中傳送和處理，擴聲設備多以數字信號方式進行輸入輸出。數字?jǐn)U聲系統中的的音頻信號流程與模擬擴聲系統不同。另外，相對于模擬擴聲系統增加了更多的控制信號。

　　1.4 4 劇場等演出場所擴聲系統的特點

　　1) 現場演出擴聲具有實時性和不可逆性;

　　2) 重視擴聲系統的安全可靠性，強調擴聲設備性能的穩定性;

　　3) 傳聲器和揚聲器系統處在同一空間，可能會產生聲反饋現象。

　　1.5 擴聲系統的功能

　　1) 現場擴聲

　　觀眾廳擴聲：把舞臺上的人聲、樂器聲和效果聲等通過放大、藝術加工處理后向觀眾廳等大空間中集聚的眾多觀眾傳送。在安全可靠的前提下，讓聽眾感受到足夠的響度、清晰度和優良的音質。同時使聲像定位，追求更高的藝術效果，保證演出能夠順利進行。

　　舞臺監聽：為舞臺上演員提供伴奏音樂等保證演出順利進行的各種聲音。

　　效果聲：依靠具有感情、情景、環境、季節、時代、時間等性質的聲音增加演出效果。在演出過程中， 可使用擬音裝置，或使用錄音設備重放效果音源。通常使用效果器通過調音臺控制效果聲的大小和發聲時間，使用舞臺內、觀眾席吊頂、側墻、后墻等處設置的揚聲器系統播放，獲得不同方向傳來的聲音效果， 讓觀眾感受到身臨其境的現場感。

　　2) 演出監控

　　內部通訊：舞臺總監指揮演出過程、呼叫演員以及舞臺技術工作人員之間的通訊聯絡，協助演出順利進行。通常向化裝室、舞臺技術用房等區域進行的廣播和呼叫，在舞臺上場臺口一側的舞臺總監控制桌上控制。

　　演出監視：通過觀眾廳中的攝象機將演出進程的主要畫面?zhèn)魉偷交b室、舞臺監督控制臺、演出管理用房等地方，用于輔助演出順利進行的監視系統。除此之外，同時還用于實況錄象。錄制的目的是用于演出過程的記錄、演出資料的收存或作為出版演出實況制品的素材等。

　　3) 公共廣播

　　通常向觀眾廳、前廳等區域的廣播在聲控室控制。消防緊急廣播在消防控制，當發生火災時， 緊急廣播信號強行切入劇場內的所有擴聲系統。

　　4) 實況錄音

　　劇場實況錄音區別于電臺、電視臺等的錄音棚錄音，更強調演出的實時性和現場感。其目的是出版演出實況的音像制品。

　　1.6 設置擴聲系統的基本原則

　　1) 必須重視擴聲系統的安全可靠性，采用性能穩定的擴聲設備;

　　2) 每一個設備單元都應采用高質量的擴聲設備才能保證擴聲系統的高質量;

　　3) 應提高擴聲系統中各個設備的使用率，優先設置使用率高的設備;

　　4) 應盡可能采用通用型設備。特殊用途的設備設置外部接入端口;

　　5) 為了便于操作和管理，必須明確區分現場擴聲設備、演出監控設備、公共廣播設備和實況錄音設備，避免發生混亂;

　　6) 在保證觀眾廳擴聲設備的基礎上，增加舞臺監聽和效果聲重放設備;

　　7) 需要設置獨立的公共廣播設備，演出監控設備，輔助演出活動的順利進行。

　　1.7 擴聲設備的正常使用條件

　　擴聲設備使用電源：AC 220×(1±10%)V，50 Hz; 可以承受的工作環境溫度：5℃～40℃連續使用; 工作環境相對濕度：<90%。

　　2 擴聲系統的基本構成

　　2.1 聲頻信號流程

　　一般劇場等演出場所擴聲系統的聲頻信號流程：見圖1。

　　圖1 劇場等演出場所擴聲系統聲頻信號流程圖

　　2.2 基本構成

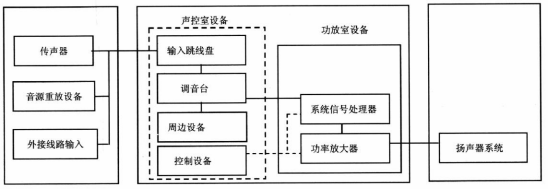

　　一般劇場等演出場所擴聲系統的基本構成：見圖2。

　　                                        音源輸入                                                                                          聲音輸出

　　圖2 劇場等演出場所擴聲系統基本構成圖

　　2.3 音源輸入設備

　　音源輸入設備的構成：見圖3(實線設備設在舞臺和觀眾廳中，點線設備設在聲控室中)。

　　2.3.1 傳聲器接線盒

　　1) 必須在整個舞臺區域內盡可能多的位置上設置傳聲器接線盒。

　　2) 傳聲器接線盒和揚聲器系統接線盒必須分別設置，不得與其他插座混裝。

　　3) 舞臺臺板傳聲器回路和揚聲器回路專用接線盒，除了設置于舞臺前部、上場、下場、報幕、主持人經常使用的位置以外，在上場、下場兩側，邊幕和二道幕、三道幕附近也應設置接線盒。

　　根據需要設置樂池接線盒。

　　4) 舞臺表演區內、演員通道上不準設置接線盒。

　　5) 接線盒蓋開口必須向著舞臺方向，以便于出線。

　　2.3.2 舞臺綜合接線箱

　　臺口兩側必須設置綜合接線箱。舞臺后側的綜合接線箱依據劇場規模和使用情況確定，有樂池時一般在樂池的后墻上也宜設置類似的綜合接線箱。

　　每個綜合接線箱內接口數量由擴聲系統設計確定。一般不少于16個傳聲器回路，4個揚聲器回路。同時設置2個以上27芯或37芯多功能插座。如果觀眾席中設有流動調音工位，還應再增加必要的回路數。

　　2.3.3 觀眾廳綜合接線盤

　　大、中型規模的劇場等演出場所必須在現場調音位的座席下設置綜合接線盤，并與舞臺上場臺口處的綜合接線箱或聲控室內跳線盤連接，構成信號傳送回路。同時必須在該綜合接線盤的附近設置擴聲系統專用電源，一般為單相220V，不小于5kVA。

　　圖3 音源輸入部分

　　2.3.4 根據使用要求，選擇配置必要的傳聲器

　　2.3.5 無線傳聲器裝置

　　1) 無線傳聲器：一般有“手持”型和“領夾”型。發射頻率常用二個波段VHF和UHF，劇場等演出場所宜采用UHF段的某一設定頻率。

　　2) 無線接收機：一般采用與上述發射頻率相應的雙頻比較接收方式，提高接收頻率的穩定性。無線接收機宜設置在聲控室中的設備機柜上。當接收機自帶天線不能很好地接收信號時，應在舞臺附近設置專用的接收天線，將信號傳送到聲控室中的接收機上。

　　3) 接收天線：一般設置在舞臺附近。根據無線傳聲器的數量，宜采用單集或多集接收方式。

　　2.3.6 觀眾廳監聽傳聲器

　　設置于觀眾席中聲音條件好的位置。一般安裝在一層樓座眺臺前或觀眾席后墻。宜設置于觀眾席中舞臺全景攝象機的兩側。根據安裝位置的聲音條件選擇不同指向性的傳聲器，應使用兩只同樣特性的傳聲器進行拾音。

　　2.3.7 三點吊傳聲器裝置

　　設置于臺口外樂池上方，通過三個吊點控制吊點位置。一般有1～3點的使用方法，每點2個通道。除了可以在聲控室內控制外，也可以在舞臺上控制操作。新建劇場宜設置。

　　2.4 聲控室內操作設備

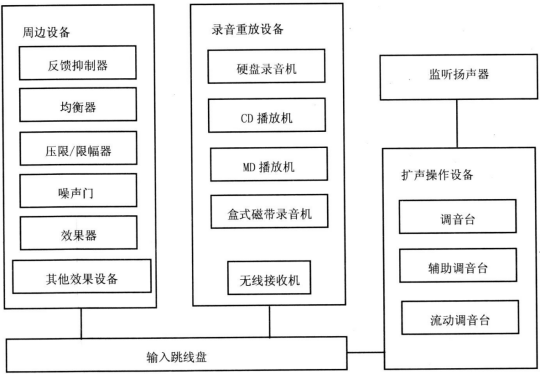

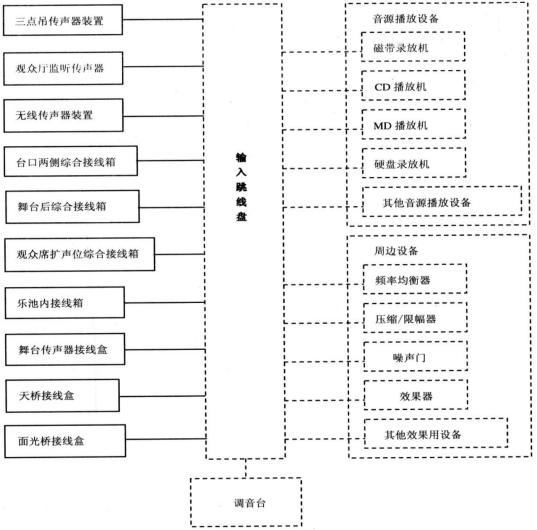

　　聲控室內設備的配置：見圖4。

　　圖4 聲控室內設備構成圖

　　2.4.1 調音臺

　　1) 主擴聲調音臺：劇場擴聲系統的控制操作。在聲控室中必須至少設置一臺固定安裝的專用調音臺。根據劇場規模和使用目的，宜使用輸入16～48通道、4～8編組通道、4～8輔助通道、4～8矩陣編組輸出通道。

　　2) 輔助調音臺：為補充主擴聲調音臺通道數的不足，有時也臨時設置在舞臺附近進行簡單的調音操作。另外，還用于監聽返送、錄音等。宜配置輸入16～24通道、4輔助通道、4～8編組輸出通道等性能的調音臺。有時也專用于舞臺返送的調音臺。

　　3) 流動調音臺：不使用主擴聲調音臺時，在舞臺附近或觀眾廳中臨時設置使用的調音臺。新建劇場時宜設置，一般根據投資情況確定。

　　2.4.2 錄音重放設備

　　1) 硬盤錄音機：擴聲系統中重要的音源設備，通常使用計算機硬盤存儲，可在計算機上編輯處理，多種格式信號輸出，選曲方便快捷，即時播放。宜配置兩臺互相兼容的設備，一主一備。

　　2) CD播放機：擴聲系統中主要的音樂重放方式。應選擇可靠性高，具有變調和即時播放功能的設備。宜配置兩臺，一主一備，也可配置CD-R刻錄機。

　　3) 盒式磁帶錄音機：擴聲系統中主要的音源設備之一。必須使用堅固耐用和可靠的設備。一般錄音和重放分開使用，宜配置兩臺同樣的設備互為備份。

　　4) MD播放機：應選擇音質優良，即時播放的設備。

　　2.4.3 周邊設備

　　設置于調音臺前后，對音頻信號特征進行修飾處理的設備。

　　1) 均衡器：改變頻帶幅度和音頻信號頻率分配包絡的設備。目的用于音源信號頻率特性的處理。

　　2) 壓縮/限幅器：按比例限制輸入信號幅度，壓縮聲音動態的設備。

　　3) 延時器：對聲音信號進行一定時間延遲的設備。

　　4) 效果器：利用數字技術對聲音信號進行處理，為現場演出創造出各種音色效果的設備。

　　5) 混響器：利用數字技術對音頻信號進行處理，給聲音附加上混響效果的設備。

　　6) 噪聲門：通過控制門限電平來抑制信號中本底噪聲的裝置。

　　7) 信號處理器：對聲音信號進行“綜合”處理，并可以記錄和存儲設置的各種參數。

　　2.4.4 其他設備

　　1) 輸入/輸出跳線盤：把來自舞臺上綜合接線箱和各種傳聲器裝置，以及效果器、錄音機等的聲音信號，通過輸入跳線盤接入調音臺并進行輸入通路的交換。同時，將調音臺的輸出傳送到功率放大器的輸入并進行通路交換。

　　2) 接線端子盤：音頻信號和控制信號必須分別設置。

　　3) 功率放大器工作狀態監視設備：在聲控室中可以確認功率放大器輸出及揚聲器系統工作狀態的監控設備。

　　4) 監聽揚聲器：設置在聲控室中調音臺正前上方，音響師用來確認場內播放聲音效果的揚聲器系統?？梢栽谟^眾廳內監聽傳聲器收集的場內聲音與演員正使用的傳聲器聲音之間進行任意切換。

　　5) 呼叫設備：聲控室中設置的對講和呼叫裝置。舞臺工作者與化裝室、舞臺、觀眾廳等地進行通信聯絡用的擴聲播放設備。也可以進行實況錄音，主要內容是將演職人員之間的工作語言記錄

　　在存儲器中，以便于檢查工作中的失誤。

　　2.5 功放機房?jī)?nèi)的設備

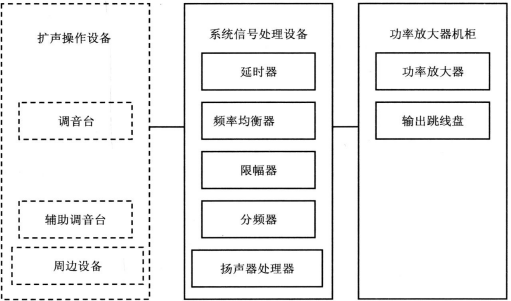

　　功放機房?jī)?nèi)設備的構成：見圖5(實線設置在功放機房中，點線設置在聲控室中。)

　　圖5 功放機房?jī)?nèi)的設備

　　2.5.1 輔助設備

　　設置于調音臺后，功率放大器前用于處理聲頻信號，調整系統聲頻信號滿足廳堂室內聲學特性的設備。

　　1) 均衡器：調整聲場和揚聲器系統，使之達到頻率傳送特性的設備。

　　2) 壓縮/限幅器：控制和防止過大輸入信號使輸出飽和或失真，同時對輸出設備進行保護。

　　3) 延時器：根據功能需要，對聲音信號進行一定時間延遲的設備。

　　4) 分頻器：對應揚聲器系統的頻率，對輸入信號的頻率進行分段和設定的設備。

　　5) 揚聲器處理器：作為揚聲器系統的一部分，將均衡器、限幅器、分頻器等功能集中設置，綜合 調整獲得揚聲器系統的工作狀態。

　　6) 信號處理器：集均衡、壓限、分頻、降噪、效果等功能為一體的數字信號處理設備。

　　2.5.2 功率放大器

　　將聲頻電信號進行功率放大，用于驅動揚聲器系統的設備。

　　功率放大器的輸出阻抗必須與揚聲器匹配。公共廣播系統宜采用定壓輸送方式。

　　擴聲工程中要求采用效率、高品質的功率放大器，并集中安裝在散熱性能良好的機柜上。

　　2.5.3 其他設備

　　輸出接線盤：功率放大器輸出和揚聲器系統之間連線用的接線盤。

　　WH/T 25—2007

　　2.6 聲音輸出設備——揚聲器系統的配置

　　劇場揚聲器系統通常設置在如下幾個位置，具體工程項目中的取舍在擴聲系統設計時確定。

　　2.6.1 臺口上方音箱

　　擴聲中主要的揚聲器系統。為了有效地覆蓋全部觀眾席，通常設置在舞臺外臺口上方，觀眾席吊頂內靠前部位。一般根據臺口的寬度、高度和觀眾席的寬度不同，常采用三種方式：中間一組;左、右各一組;左、中、右各一組。

　　2.6.2 臺口兩側音箱

　　設置在觀眾廳內臺口兩側。主要用于前區補聲，同時具有使臺口上方揚聲器系統聲像“下移”，即拉聲像的作用。應與臺口上方主擴聲音箱同時使用，宜使用同型號產品，避免產生不同音質。

　　2.6.3 臺唇補聲音箱

　　設置在舞臺臺唇前沿或樂池欄桿上。主要用于前區補聲并有拉聲像的作用。由于該位置狹小，不易安裝，一般選用尺寸小的揚聲器系統，間隔2m～3m。根據工程具體情況有時也可不設置。

　　2.6.4 舞臺流動音箱

　　臨時設置在舞臺上臺口兩側，根據演出需要流動設置使用的音箱。使用時由臺口內綜合接線箱上引線， 在舞臺臺板上或綜合接線箱上設置有必要的音箱接口。

　　2.6.5 側墻、頂棚效果聲音箱

　　觀眾廳內側墻、后墻以及頂棚上設置的效果聲音箱。多用于戲劇演出中的雷鳴、狂風和車船移動等聲音效果。戲劇場使用大型設備，一般多功能劇場多使用小型揚聲器系統。另外，放映電影時也把這些揚聲器系統作為環繞聲揚聲器系統使用。

　　2.6.6 眺臺下補聲音箱

　　設置于眺臺下的音箱。多用于補充觀眾廳后區眺臺下聲音的不足，多采用吸頂揚聲器安裝方式， 且功率較小。

　　2.6.7 舞臺固定返送音箱

　　通常在舞臺內的上場臺口和下場臺口的側墻或假臺口上設置固定的返送音箱，向著舞臺方向播放。

　　2.6.8 流動返送音箱

　　演唱會等演出活動時，在舞臺上設置流動返送音箱，或在邊幕條中間用音箱支架設置流動返送音箱等， 在舞臺臺板上或綜合接線箱上設置必要的音箱接口。

　　2.7 擴聲系統信號，對模擬傳輸其電氣互連的優選配接值應滿足GB/T 14197的規定。系統設備之間宜采用平衡傳輸方式。數字傳輸及接口應符合GY/T 187的要求。

　　3 擴聲系統設計

　　3.1 初步設計

　　3.1.1 新建項目時，擴聲系統設計隨著建筑設計不斷地深入，可劃分為以下幾個階段，擴聲系統設計內容也可大體歸納為以下內容。見表1。

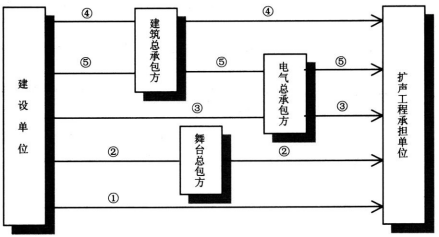

　　3.1.2擴聲系統工程所屬關系大體上可劃分成以下幾種方式。無論采取什么樣的工程承接方式，都應當循序漸 進。建設單位宜 采用①的方式。 見圖6。

　　圖6 擴聲系統工程所屬關系圖

　　3.1.3 擴聲系統設計首先應分析演出活動與使用擴聲設備的情況，研究擴聲設備的使用率和重要性，選擇設備。

　　3.1.4 在投資范圍內完成擴聲系統設計。擴聲工程設計時應當盡可能地選用定性的標準產品。

　　3.1.5 擴聲設計前必須正確地把握擴聲場所的建筑聲環境，提出對建筑聲學上的要求。在建筑聲學指導下進行擴聲系統設計。

　　3.1.6 根據擴聲系統設計必須提供設備清單，并給出設備的性能指標。

　　3.1.7 擴聲系統設計必須符合GB 50371的要求。

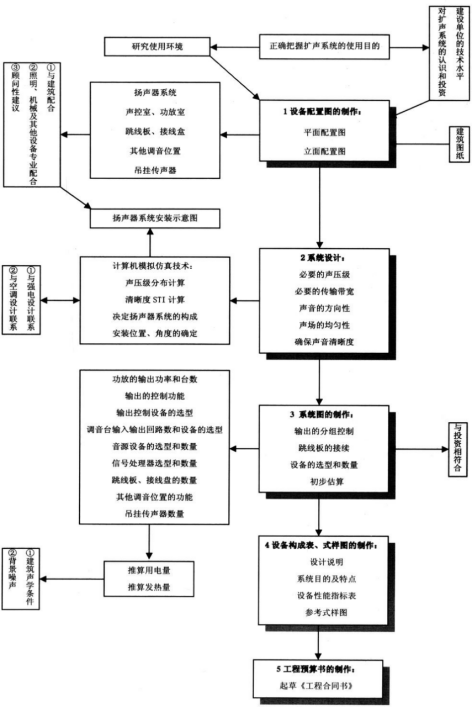

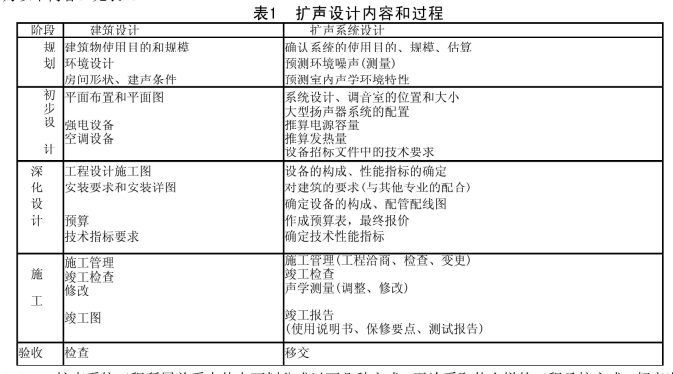

　　3.1.8 初步設計程序和內容：見圖7。系統簡單時，可以適當?shù)厥÷院?jiǎn)化。

　　圖7 初步設計步驟和內容

　　3.2 擴聲系統設計

　　3.2.1 確定擴聲系統性能指標

　　參考GB 50371廳堂擴聲系統設計規范。

　　3.2.2 劇場等演出場所的擴聲是強調聲音方向性的擴聲方式

　　演員的聲音主要從舞臺方向傳來，這樣才能使視覺和聽覺在方向性一致，保持自然狀態。因此主擴聲揚聲器系統設置在舞臺臺口上方和臺口兩側或周?chē)?。如果有主擴聲揚聲器系統傳送不到的地方，設置配有延時的輔助揚聲器系統。

　　3.2.3 揚聲器系統的選擇

　　1) 依據使用目的，對應不同的安裝場所，選擇適合的揚聲器系統;

　　2) 為了達到傳輸頻率特性、穩態聲場不均勻度、聲壓級、傳聲增益等廳堂擴聲特性要求的指標，通常組合使用揚聲器構成揚聲器系統;

　　3) 多只揚聲器組合使用可以在一定音量變化范圍內均勻覆蓋全場;

　　4) 根據聲場的覆蓋要求選擇揚聲器的指向特性;

　　5) 要求揚聲器組中各個揚聲器發出的聲音音色一致;

　　6) 根據不同的使用條件和聲學要求采用線陣列揚聲器系統;

　　7) 采用有源音箱系統時必須提供獨立的音箱供電電源，解決好有源音箱的安全接地和抗干擾接地以及通風散熱問題。

　　3.2.3.1 聲壓級和揚聲器的數量

　　聲壓級與揚聲器系統的驅動功率、揚聲器系統的額定輸入功率、揚聲器系統能/量轉換效率、揚聲器系統的指向性、與聽音點的距離、墻面等的反射特性、房間聲學特性(擴散)等因素有關。揚聲器系統的數量必須滿足擴聲系統重放聲壓級設計值的需求。

　　3.2.3.2 穩態聲場不均勻度和揚聲器系統布置

　　穩態聲場不均勻度與揚聲器系統的指向性、墻面反射特性、房間聲學特性(混響)等相關。多只同一頻帶音域的揚聲器系統同時發聲時可能會產生干涉現象。因此，揚聲器系統布置應當盡可能地避免同一頻帶音域的揚聲器覆蓋同一區域。

　　3.2.3.3 傳聲增益和揚聲器系統的設置

　　合理布置揚聲器系統的位置和選擇指向性，并適當采取聲信號處理技術，以獲得的傳聲增益。

　　3.2.4 擴聲系統計算機輔助設計模擬仿真技術

　　為了滿足要求的擴聲指標，研究聲場分布情況，確定揚聲器系統的種類、安裝角度、功率以及詳細的安裝位置，系統設計時宜使用計算機模擬仿真設計軟件。模擬仿真時應注意設置軟件中的建筑聲學條件(反射面的角度、吸聲系數等)符合實際情況。

　　3.2.4.1 利用模擬覆蓋區域，分析揚聲器系統的構成和安裝角度

　　當模擬覆蓋區域比較大時，首先分析揚聲器系統的構成和安裝角度，然后計算聲壓級分布和語言傳輸指數(STI)。

　　3.2.4.2 利用模擬直達聲聲壓級分布，分析揚聲器系統的安裝角度和功率分配

　　利用計算機模擬仿真設計軟件分析并獲得的各揚聲器系統的型號和安裝角度，設定適當?shù)墓β?，模擬直達聲聲壓級分布。調整安裝角度和功率分配，使模擬計算值修正到容許的偏差以?xún)?nèi)。設定調整揚聲器系統輸入電功率，使聲場滿足聲壓級指標。

　　3.2.4.3 利用模擬STI，預測語言清晰度，分析各揚聲器系統的延時

　　模擬計算STI值。通過調整揚聲器系統的延時使計算結果與設計指標相吻合。如果還不能滿足要求時， 再研究揚聲器系統的型號，安裝角度、位置、集中分散方式等。甚至減短混響時間，改變房間或墻壁的形狀等。

　　3.2.4.4 應提供模擬仿真分析結果，為工程安裝提供各個揚聲器系統安裝位置、角度等的數值。

　　3.2.5 根據音箱尺寸確定安裝條件，根據音箱重量提供對建筑結構的要求。

　　3.2 施工圖設計

　　3.3.1 施工設計內容

　　3.3.1.1 繪制系統圖：施工設計中為了明確工程內容，必須作成詳細的系統接線圖，表示出通道數和連接方法。在系統圖中具體標明設備之間的連線以及所使用接插件的種類等。

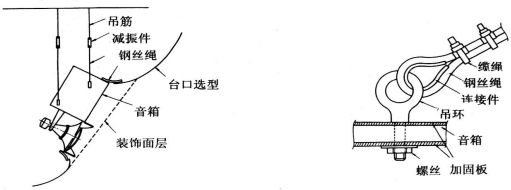

　　3.3.1.2 揚聲器系統的安裝詳圖：為了明確安裝工作的責任范圍，應當繪制大型揚聲器系統吊裝圖，并與其他協商解決。

　　3.3.1.3 繪制聲控室和功放室的詳細配置圖。同時，進行配管配線設計。

　　3.3.1.4 擴聲設備的機柜安裝位置圖：在初步設計設備配置圖的基礎上，把設備安裝方法詳細繪制在平面圖上，必要時也應在剖面圖上標記出詳細的安裝節點圖。

　　3.3.1.5 設計說明、設備構成表、主要設備的性能指標：設計指標盡可能地采用具體數字，竣工時進行聲學測量，作為驗收的依據。

　　3.3.1.6 繪制管線圖：在建筑平面圖上繪制設備的標記，管線走向和位置。

　　3.3.1.7 (報價)概算書：按國/家或地區的工程定額編制。

　　3.3.2 明確擴聲工程范圍。劃分出建筑、電氣、裝修、舞臺機械等與擴聲的工作界面。

　　4 擴聲設備安裝施工的要求

　　4.1 一般事項

　　4.1.1 本標準規定的事項，應當在監理的監督下進行施工。施工中必須要有設備安裝圖、技術說明書等。施工或安裝前應當向監理方提出，得到監理方的認可后方可施工。

　　4.1.2 密切與建設單位和建筑施工方聯系，必須注意工程中各方的協調。

　　4.1.3 安裝的設備應當便于檢修、更換等，設置在通風良好的地方。

　　4.2 敷設管線

　　4.2.1 按照不同的用途分類設置端子板。輸入端子與輸出端子必須分開設置。

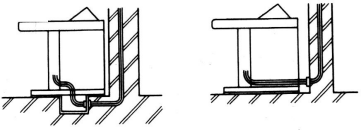

　　4.2.2 通常從地板下向上出線進入機柜或擴聲設備。設備機柜間的連線應當隱蔽設置。

　　4.2.3 擴聲系統用音頻線材包括：傳聲器線、信號線、揚聲器線、電源線。用于傳送數字信號的數字音頻線、網線、信號控制線、光纖等，應參考通訊行業的相關規范和標準執行。

　　4.2.3.1 輸入回路使用的音頻線宜使用電磁屏蔽四芯音頻線。另外，也可使用多通道的音頻信號線纜。傳聲器音頻線必須使用編織屏蔽層的專用傳聲器線。

　　4.2.3.2 輸出回路使用的揚聲器線應使用2芯或4芯的專用揚聲器線。

　　4.2.4 傳聲器線和聲音信號回路線的連接

　　4.2.4.1 傳聲器的輸出阻抗與調音臺的輸入阻抗應當遵循阻抗“低出高入”的原則，一般為1:5。見GB 14197。

　　4.2.4.2 傳聲器的輸出信號有2種方式：一種是信號從高端和接地之間取出的不平衡型，另一種是信號從高端和低端取出的平衡型。傳聲器必須使用平衡型接法。

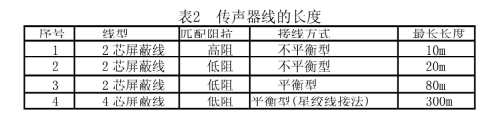

　　4.2.4.3 傳聲器線超過以下距離時，使用傳聲器前置放大器，把聲音信號電平提高到1V(0 dBv)傳送。傳聲器線的長度與傳聲器輸出阻抗有關，輸出阻抗低則準許接較長的線。

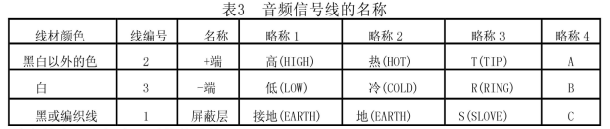

　　4.2.4.4 配線極性和線顏色見表3。

　　表3 音頻信號線的名稱

　　4.2.5 功率放大器和揚聲器系統的連接

　　擴聲系統揚聲器回路有低阻抗連接(定阻輸出)和高阻抗連接(定壓輸出)兩種方式。廳堂等演出場所多采用定阻輸出方式。一般單只揚聲器的阻抗以4Ω ～16Ω 為主。1臺功放接1～2臺揚聲器系統。導線電阻的允許限度為揚聲器系統阻抗的5%以?xún)?nèi)。

　　長距離連接功放和揚聲器系統時，采用定壓輸出方式。

　　4.2.6 配線中應當注意以下幾點

　　1) 傳聲器線、揚聲器線、電源線，三種線必須分開布置;

　　2) 盡可能地遠離其他線路，特別是舞臺燈光線路;

　　3) 避開致使導線劣化的地方;

　　4) 要求按導線距離的原則配線;

　　5) 遠離高頻設備;

　　6) 吊掛傳聲器不要安裝在空調風口附近。

　　4.3 音頻接插件

　　4.3.1 擴聲系統用音頻接插件

　　1) 從傳聲器、音源設備到功率放大器、揚聲器系統等，不同的設備使用不同的接插件;

　　2) 為了保證傳聲器回路的可靠性，傳輸線與接插件之間必須采用焊接;

　　3) 必須采用接觸性能良好的接插件;

　　4) 多通道電纜接插件是傳聲器和線路輸入回路集中傳送信號的專用纜線接插件;

　　5) 為了減少與揚聲器系統接觸電阻，應保證觸點的可靠性，必須使用規定額定電流以上的線徑和接插件;

　　6) 由于揚聲器線徑較粗，應使用揚聲器專用接插件或相應的揚聲器接線端子板。

　　4.3.1.1 3腳XLR插頭的極性見表4。

表4 XLR插頭的編號

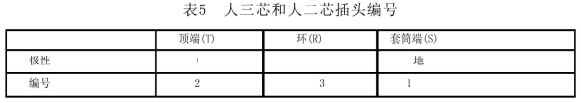

　　4.3.1.2 TSφ 6.3mm大插塞用于非平衡接法。TRSφ 6.3mm大插塞通常用于平衡型接法，極性見表5。當借用TRS大插塞與2芯信號線非平衡接法時，R端與屏蔽線連接使用。

表5 大三芯和大二芯插頭編號

　　4.3.1.3 RCA蓮花插頭為非平衡回路專用插頭。

　　4.4 供電和接地

　　4.4.1 為了防止外部用電污染的干擾，擴聲系統的供電應當設置單獨的電源變壓器。但是，在擴聲用電容量較小、與其他設備共用同一臺變壓器時，必須在擴聲設備的供電回路上設置隔斷電源污染的隔離變壓器。

　　4.4.2 擴聲設備的使用電源電壓是交流220V，50Hz。根據擴聲系統規模設備裝機功率的大小采用單相3線或三相5線制。詳見表6。

　　表6 擴聲設備電源方式

　　4.4.3 在舞臺周?chē)木C合接線箱上同樣需要設置擴聲設備用電源。當演唱會時大量使用電聲樂器，同樣需要由擴聲供電。此時應將電聲樂器用回路與擴聲供電回路通過保護電源開關接通。另外，樂池中同樣需要擴聲用電源。由于只用于電聲樂器，所以應當是小功率多回路的供電方式。

　　4.4.4 廳堂等演出場所的電氣接地有兩種接地方式。一是作為電器設備的“安全接地”，另是為電氣信號的穩定性“信號回路接地”。本標準規定兩種接地必須分開設置，不準許混用。

　　4.4.5 擴聲系統設備(300V以下)的供電盤、功率放大器機柜、調音臺，臨時流動設備用電源盤等設備的金屬外殼等必須安全接地?？梢怨灿闷渌娖髟O(shè)備的安全接地。安全接地電阻4Ω 以下。

　　4.4.6 擴聲系統的功率放大器、傳聲器、揚聲器系統等設備需要信號回路接地，只準許集結到一點上直接接地，避免系統中多點接地。必須單獨設置接地點，不得與其他設備或安全接地共用。信號回路接地電阻1 Ω 以下。

　　4.5 揚聲器系統的安裝

　　4.5.1 安裝方法、安裝位置、施工通道等施工前必須認真研討，便于揚聲器系統的維護和檢修。不得使用吊頂龍骨吊掛的安裝方法，應當從結構體上向下用鋼絲繩吊掛或用鋼筋吊掛，應當在結構上與天花板斷絕接觸。使用鋼絲繩和鋼筋吊掛時，也要考慮檢修人員的體重，保證安全，必須保證有足夠的安全系數。

　　4.5.2 在揚聲器系統前不要有空腔。

　　4.5.3 在揚聲器系統與孔穴之間存在縫隙時，宜填充吸音材料。為了防止振動應當加上減振橡膠墊。為防止揚聲器系統橫向振動移位，宜在橫向加入張緊鋼絲。

　　4.5.4 揚聲器系統前面的裝飾不能影響揚聲器的特性，遮擋物必須低于正面投影面積的1/4以下。一般設置裝飾網和格柵的情況較多。這種情況下，要求每根格柵的粗細低于揚聲器口徑的1/10以下、開口率75% 以上。

　　4.5.5 臺口揚聲器系統按曲面的方式配置時，配置曲線應當與天花板的形狀相吻合。

　　4.5.6 揚聲器系統本體(除了吊掛件外)的安裝盡量在工程后期進行。

　　4.5.7 大型揚聲器系統的安裝由于要求十分堅固，可以利用吊件，有時也使用固定吊環，見圖8。

　　圖8 臺口揚聲器系統的安裝

　　4.6 聲控室

　　4.6.1 廳堂中應當設置專用的聲控室。如果與其他設備共用一個房間時，必須設計室內設備的安裝位置。不能有任何設備和裝飾物遮擋聲控室的觀察窗。

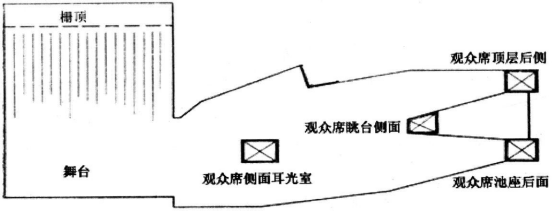

　　4.6.2 聲控室宜設置于觀眾廳后方，能夠看到主擴聲揚聲器系統的位置。或者設在觀眾廳的側面，可以看見觀眾席的位置。圖9中標識的部位可作為控制室的參考位置。

　　4.6.3 宜在舞臺上、觀眾席中、樂池里設置輔助調音工位，便于使用。調音工位附近設有專用的綜合接線箱或接線盤等。

　　4.6.4 要求聲控室的使用面積在20m2以上，天花高2.4m以上，地面為活動架空防靜電地板。

　　4.6.5聲控室內設置有跳線端子盤、調音臺、音源機柜等主要設備。此外還有設備儲藏柜(傳聲器、其他移動用小用品等用)，用品柜(磁帶、CD等用)等。

　　圖9 聲控室的參考位置

　　4.6.6外部引來的輸入信號線以及引向功放室的輸出線，可以從底面線槽或背面線槽引出，與桌子下端的接線端子相聯接。如圖10。

　　圖10 聲控室內設備接入線方式

　　4.6.7 聲控室宜設置成架空地板。仔細檢查布線路徑，并且使傳聲器線、輸入跳線盤、桌之間的低電平線與揚聲器線、電源線等分開布線。當不能分開布線時，必須采取必要的屏蔽措施。

　　4.6.8 建聲條件

　　4.6.8.1 聲控室內噪聲要求NR-30以下。觀眾廳墻壁以及觀察窗的透聲損失要求不小于40dB，其他的墻壁、地板、天花等的與其他相鄰房間之間的隔聲要求使室內的噪聲在NR-30以下，宜采用性能高

　　的隔聲構造。

　　4.6.8.2 聲控室內的平均吸聲系數在0.25以上，在墻壁、吊頂?shù)忍幵O(shè)置吸聲材料。一般采用吸音吊頂板(定型產品)，墻面用2～3種吸音材料和反聲材料交錯配置，要求從250Hz～2000Hz頻段的吸

　　聲特性平坦。監聽揚聲器對面應當設置成強吸聲面，盡可能將一次反射聲吸收掉，保證有良好的聲像定位效果。

　　4.6.9 照明要求：聲控室內的照度要求350Lx～400Lx。

　　4.6.10 空調和換氣要求：聲控室應設置獨立的空調系統和換風裝置。

　　4.7 功放機房

　　4.7.1 功放機房設置在揚聲器系統相對集中的位置附近，以減少?gòu)墓β史糯笃鞯綋P(yáng)聲器系統之間的功率損耗。

　　4.7.2 機柜安裝型功放的安裝。

　　4.7.2.1 保證施工時的功放機柜搬入路徑。機柜安裝型功率放大器幾乎全是分體單元現場組裝。搬運前要與現場管理部門協商好，必要時出具搬運線路圖等，保正施工的順利進行。

　　4.7.2.2 功放機柜的高度必須低于天花板的高度。還應當留出散熱和出線的高度。

　　4.7.2.3 緊固防止傾斜的螺栓。

　　4.7.3 采取必要的散熱措施。

　　4.7.4 功率放大器耗電量大時要注意電源對電網電流的影響，以免造成電網電流“污染”。應當滿足國/家有關標準的要求。

　　5 擴聲系統調試要點

　　5.1 檢查連接線

　　設備全部安裝連接完成之后，對輸入(傳聲器回路)、輸出(揚聲器回路)設備之間(調音臺——功率放大器等)的各種連接和設備的極性進行檢查。

　　5.1.1 輸入極性

　　固定設備中，對傳聲器接口盒、綜合接線箱到調音臺、前置放大器的連接線，進行斷路、短路和極性的檢查。

　　5.1.2 輸出極性

　　從功率放大器到揚聲器系統的連線，在功率放大器的輸出端子處(或端子板)，將高端(HIGH) 線從功率放大器上斷開進行檢查。

　　揚聲器回路的阻抗不能使用普通的萬用表的電阻檔進行測試，必須使用專門用于測量揚聲器內阻的儀

　　表。

　　揚聲器回路相對于地線必須有很好的絕緣性能。

　　5.1.3 設備間的極性

　　檢查調音臺和聲處理設備(效果器、延時器、均衡器)，功率放大器等的連接。本導則推薦使用擴聲工程專用相位儀進行調試。

　　5.2 工作狀態的確認

　　檢查完連線之后，給設備進行通電，檢查工作狀態。如果有揚聲器系統保護裝置，同時將輸入和功率放大器的音量調到小，然后把整個系統通電檢查。

　　5.2.1 輸入信號

　　1) 將功率放大器的音量開到小，監聽揚聲器的聲音可以聽到即可;

　　2) 順序打開各輸入信號源電源，確認沒有噪聲混入：

　　3) 播放各音源的信號，在監聽揚聲器中監聽音質。如果有電平表的設備，確認電平指示正常。接通揚聲器系統進行檢查。

　　如果有異?，F(xiàn)象，如發生斷路、短路、絕緣不良等問題，再次檢查和確認。

　　5.2.2 揚聲器系統輸出

　　揚聲器系統播放聲音，在收聽的范圍內檢查聲音。

　　1) 根據揚聲器系統的工作狀態，打開功率放大器的音量;

　　2) 打開揚聲器系統的保護電路，正常地接通揚聲器系統。此時如果有傳聲器接入系統，必須注意可能產生的回授。

　　5.2.3 輸出信號線的接地

　　為了防止接地產生噪聲，切斷接地環路，信號線的屏蔽線只準許一端接地，另一端空浮。同時，各單元的接地集中在擴聲系統專用接地點接地。也可以在設備上專門設置接地開關。

　　5.2.4 系統調試

　　如果輸入、輸出正常，調整各功率放大器的音量平衡，調整圖示均衡器。

　　5.3 試聽

　　5.3.1 擴聲系統試聽條件和方法

　　參見國/家有關試聽方法規范和標準。

　　5.3.2 試聽用標準音源

　　6 擴聲系統測試方法見GB 4959。

　　7 擴聲工程驗收大綱

　　7.1 驗收條件

　　7.1.1 建設單位應組織有關人員依據設備合同清單清點數量、對照型號、核實原產地等，在必要的設備產品驗收完成之后，才對設備安裝施工質量進行驗收。

　　7.1.2 廳堂擴聲系統工程質量驗收首先是在擴聲設備和器材質量檢查合格的前提下，對擴聲系統工程施工質量的檢查。因此，工程中使用的擴聲設備和器材，包括各種線材和接插件，都應當是通過產品

　　質量檢測的合格產品。

　　7.1.3 系統承包商在系統安裝調試完成后，應對系統進行自檢，自檢時要求對檢測項目逐項檢測。自檢合格后填寫并提交自檢記錄或自檢報告。

　　7.1.4 擴聲安裝調試完成后，建設單位委托具有檢測資質的機構或部門，對合同中相關條款約定的系統指標進行必要的聲學測試。測試指標合格后提交測試記錄或測試報告。

　　7.1.5 系統安裝調試完成后，己進行了規定時間的試運行，并且試運行狀態良好，排除了任何故障。同時， 由試運行部門或使用者出具了試運行記錄或試用報告。原則上試運行部門應當是使用者或施工

　　方以外的其他使用者。

　　7.1.6 聲系統竣工驗收時，擴聲系統工作正常，可以滿足驗收者隨時提出的各項操作和試聽的要求。

　　7.1.7 除了滿足以上條件外，建設單位或工程承包商還應當提供相應的工程合同技術文件、設計施工圖紙、工程洽商記錄、監理報告等文件。具體如下：

　　1) 中標通知書、工程施工合同(或協議書)、設計圖紙;

　　2) 產品和器材質量檢驗合格證明;

　　3) 施工變更洽商記錄;

　　4) 隱蔽工程驗收記錄;

　　5) 工程監理報告;

　　6) 工程指標測試報告;

　　7) 系統運行記錄;

　　8) 工程竣工報告;

　　9) 工程竣工圖紙;

　　10) 竣工驗收申請單。

　　7.2 驗收依據

　　7.2.1 建設單位或施工方提供的《工程合同》

　　包括：擴聲指標、設計圖紙、設備清單、施工要求等技術部分以及產品驗收和工程質量驗收標準等相關條款。簽定規范的擴聲工程合同是圓滿完成工程驗收工作的前提。

　　7.2.2 設計方或施工單位提供的《設計文件》

　　包括：設計說明、施工圖紙。規范設計圖紙，按圖施工，變更辦理洽商，提供足夠的擴聲設備和器材、工程施工及質量控制的相關文件。

　　7.2.3 施工監理單位提供的施工監理文件

　　包括：隱蔽工程驗收記錄，材料進場報告。

　　7.2.4 檢測單位提供的各項檢測和檢驗報告

　　其中包括：擴聲指標、接地電阻、產品檢驗清單等。

　　7.2.5 各相關標準

　　詳見本導則引用的規范和標準。

　　以后逐步公布實施的相關國/家標準在實施日后都將作為擴聲工程驗收的依據。

　　7.3 驗收方法

　　7.3.1 擴聲系統工程安裝調試完畢，系統開通試運行正常后進行工程竣工驗收。一般可以委托具有一定資質的機構或部門，也可以由建設單位、監理單位、設計單位和施工單位共同組成驗收小組進行竣工驗收。

　　7.3.2 竣工驗收的設備、線路安裝的工程質量驗收采用現場檢查的方法，逐項目測、檢驗。

　　7.3.3 系統運行質量多以試聽的方法進行。

　　7.3.4 現場竣工驗收時，應對各階段的隨工檢驗記錄及工程技術文件等有關資料進行審查，確認后作為工程質量驗收資料依據。審查竣工報告和竣工圖紙。

　　因篇幅有限請到資料下載 下載完整文件。

　　還可以了解更多關于會議室解決方案、產品和案例 等信息。

　　還可以了解更多關于體育場館解決方案、產品和案例 等信息。

　　還可以了解更多關于劇場劇院解決方案、產品和案例 等信息。

　　還可以了解更多關于學校教育 解決方案、產品和案例 等信息。
