　　本標準參照采用IEC 574-4.視聽,視頻和電視的設備及系統︰第四部分t系統中設備互連的優選配接值》1982年版)及其I991年第1次修訂版面制定。

1主題內客與適用范圍

　　本標彥規定了視聽,視麥和電視系統中設備正確互連的優選電配接值。本標準適用于視聽.視頻和電視系統中設備回的正確連接。

2引用標準

　　GB 12281彩色電視廣播接收機與其他設備互連配接要求

GB/T 14197聲系統設備互連的優選配按值

　　GB/T 15644視聽系統設備互連用連接器的應用

SJ/Z 9118.2磁帶錄放音系統第2部分:校準帶

3術語

　　正確互連

　　當系統的兩部分連接后達到滿意工作狀態時,稱為正確電互連.“正確互連"不一定指兩部分間具有大功率傳輸-

4技術要求

　　4.1交資電源電壓和頻率

　　規定電壓是220 V士10%:頻率是50Hz.

4.2直流電源電壓

　　使用外接直流電醇的聲系統設備應能在下列一種或幾種額定電壓下正常工作:

　　優選值:9,12.24 v.

　　非優選值;1.5.3,4.5,6.48 v;

　　這些聲系統設備應能接受的大紋波電壓峰一峰值為直流電源電壓的5%

4.3接地

　　為了安全和正常工作,有時需將設備接地。在設備的分離部分互連中,通常對屏蔽部分采用一點接地。

　　4.4連按

　　電纜應具備適當?shù)碾娦阅?以保證聲系統設備間音頻信號的傳輸,面不導致信號電平或高頻響應的下降。

　　4.5 連接器

　　系統內互連用連接器應符合GB/T 15644的規定。

　　4.6 傳聲器

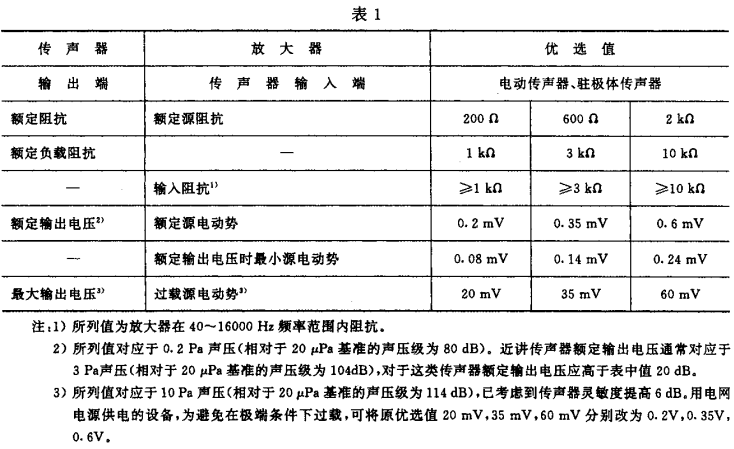

　　4.6.1 傳聲器與放大器的配接應符合表 1規定。

　　4.6.2 帶內接電壓放大器的傳聲器

　　這些傳聲器可裝有可變衰減器或電子增益控制電路.

　　輸出特性應與磁帶錄音機輸出特性一致(見4.10.1條)。

　　額定輸出電壓應對應于設計或調整到的高均方根值聲壓。

　　4.6.3 性

　　應以標記區別性，好以色點表示正輸出端，當膜片向內運動即聲壓增加時，該端應產生瞬時正電壓。

　　4.7 電唱機(拾音器)

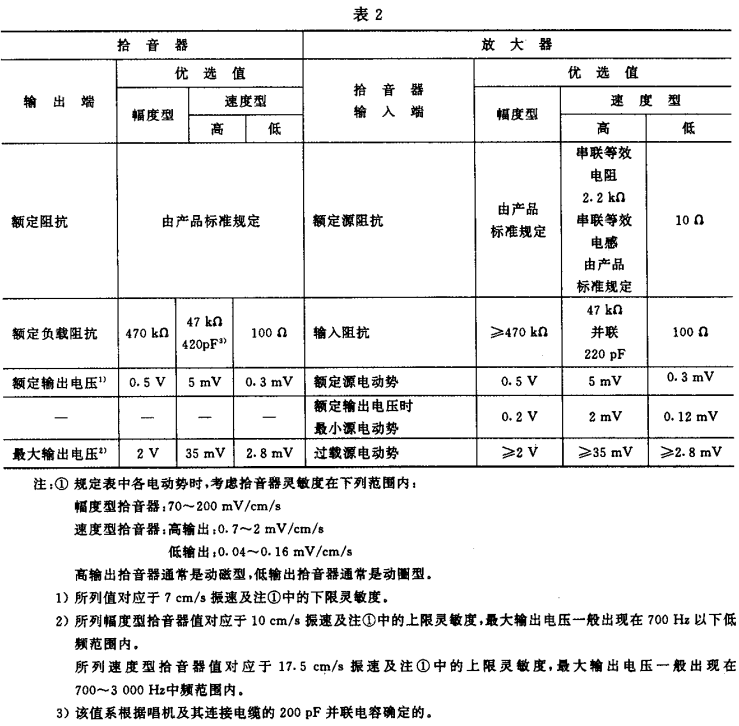

　　電唱機(拾音器)與放大器的配接應符合表2規定。表2所列電壓與振速均指頻率為1kHz，唱片為450調制時的均方根值。

　　4.8 前置放大器

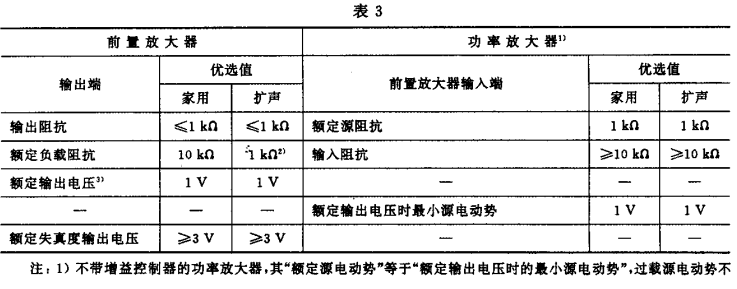

　　前置放大器與功率放大器的配接應符合表 3規定。

　　4.9 調諧器

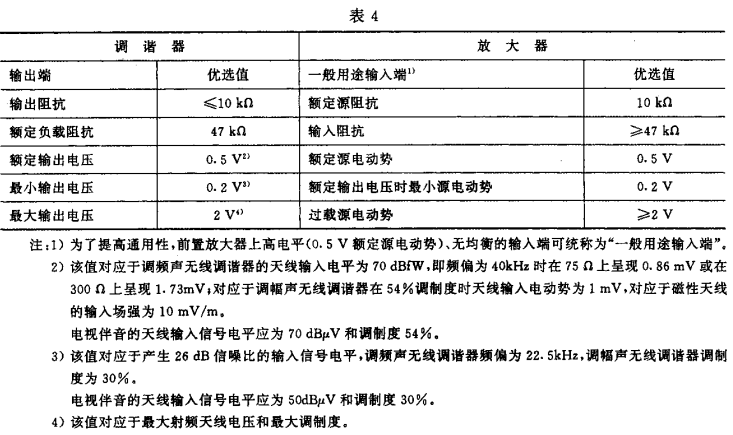

　　調諧器與放大器的配接應符合表 4規定。

　　4.10 磁帶錄音機

　　4.10.1 處于放音狀態的磁帶錄音機

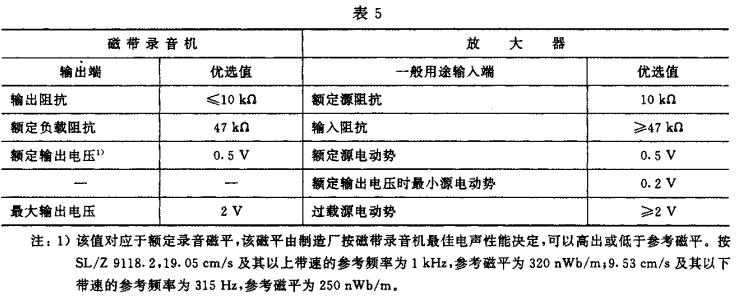

　　處于放音狀態的磁帶錄音機與放大器的配接應符合表5規定。

　　4.10.2 處于錄音狀態的磁帶錄音機

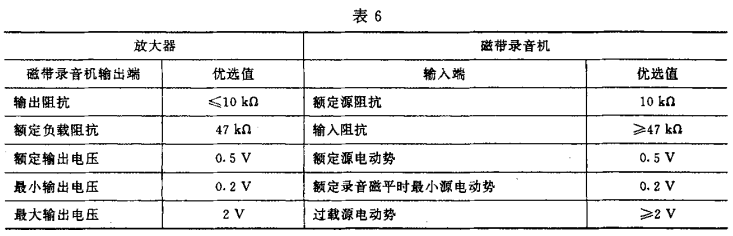

　　處于錄音狀態的磁帶錄音機與放大器的配接應符合表6規定。

　　4.10.3 數字音頻源

　　4.10.3.1 處于放音狀態的數字音頻源

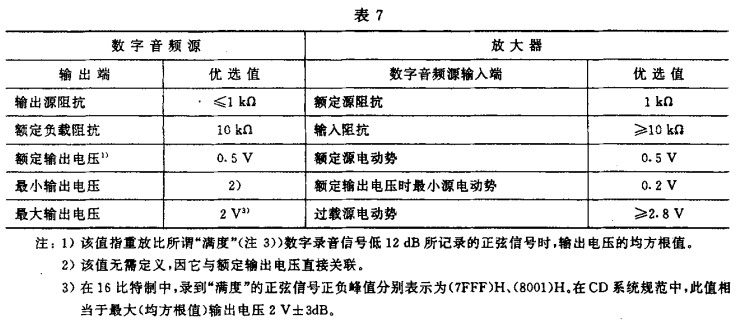

　　處于放音狀態的數字音頻源與放大器的模擬配接應符合表7規定。

　　注:數字音頗源指CD唱機、數字磁帶錄音機等.

　　4.10.3.2 處于錄音狀態的數字錄音機

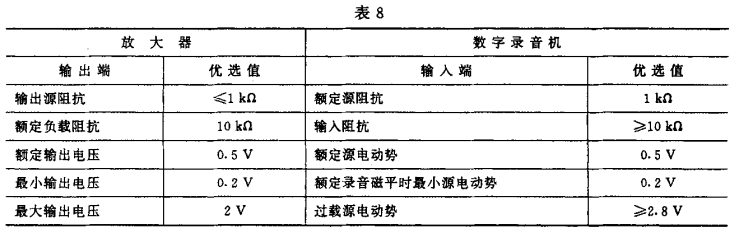

　　處于錄音狀態的數字錄音機與放大器的模擬配接應符合表8規定。

　　4.11 揚聲器

　　4.11.1 定阻抗揚聲器系統

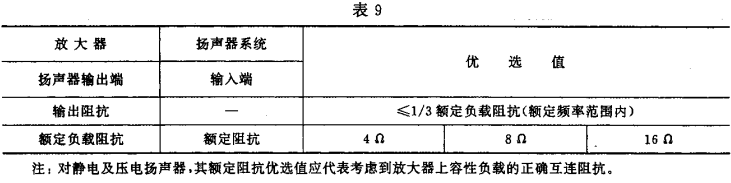

　　定阻抗揚聲器系統與放大器的配接應符合表9規定。

　　4.11.2 定電壓揚聲器系統

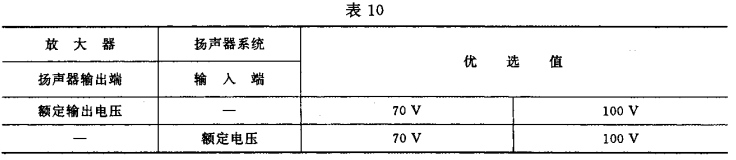

　　定電壓揚聲器系統與放大器的配接應符合表10規定。

　　4.11.3 性

　　應以標記區別性，好以色點表示正輸入端，對該端加瞬時正電壓應使紙盆向外運動。

　　4.11.4 揚聲器一放大器系統

　　帶內接放大器的揚聲器應作為功率放大器，即應有前置放大器輸入端。

　　4.12 頭戴耳機

　　4.12.1 定阻抗頭戴耳機

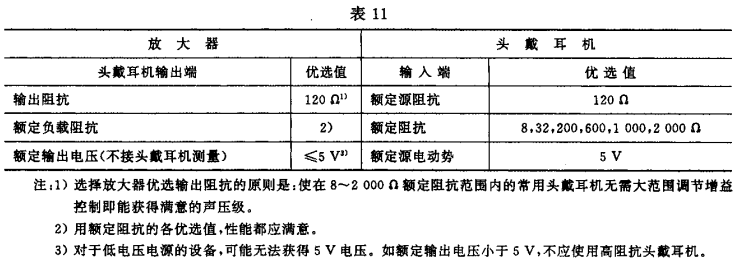

　　定阻抗頭戴耳機與放大器的配接應符合表11規定.

　　4.12.2 定電壓頭戴耳機

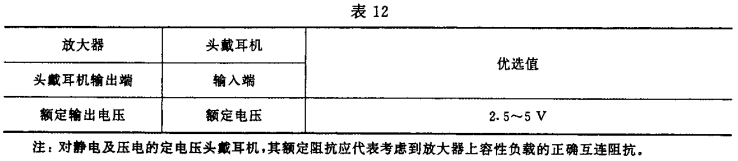

　　定電壓頭戴耳機與放大器的配接應符合表12規定。

　　4.13 幻燈放映機、遙控和附件

　　4.13.1 放映機控制電壓不應超過直流34V或交流 24V(均方根值)，并應與市電隔離。

　　4.13.2 放映機遙控的開關電流不應超過 1A(直流或交流均方根值)。

　　4.13.3 本標準所涉及任何附件上插座的電壓不應超過直流34V或交流24V(均方根值)，并應與市電隔離。

　　4.13.4 本標準所涉及任何附件上插座的電流不應超過 3A,

　　注:附件包括自動定時器等.

　　除使用磁帶錄音機及遙控開關遙控啟動以外的各種疊化和淡變裝置的連接器不包括在上述設備范圍內.

　　4.14 磁帶錄像機

　　4.14.1 處于放像狀態的磁帶錄像機

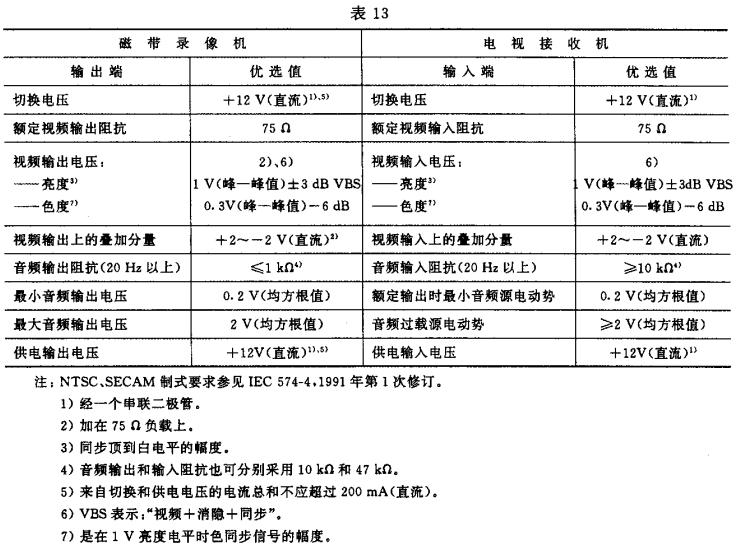

　　處于放像狀態的磁帶錄像機與電視接收機的配接應符合表13規定。
