1 總 則

　　1.0.1 為提高體育場館的照明質量，保證體育場館照明符合使用功能要求，做到安全適用、技術、經濟合理、節約能源，制定本標準。

　　1.0.2 本標準適用于新建、擴建和改建體育場館的照明設計及體育場館的照明檢測。

　　1.0.3 體育場館照明設計應符合賽事要求，并應充分考慮場館賽時與賽后的綜合利用和運營。

　　1.0.4 體育場館照明設計及檢測除應符合本標準外，尚應符合現行有關標準的規定。

2 術語和符號

　　2.1 術 語

　　2.1.1 水平照度 horizontal illuminance

　　水平面上的照度。場地表面上的水平照度用來確定眼睛在視野范圍內的適應狀態，并用作凸顯目標(運動員和物體)的視看背景。

　　2.1.2 垂直照度 vertical illuminance

　　垂直面上的照度。垂直照度包括主攝像機方向垂直照度和輔攝像機方向垂直照度。垂直照度用來模擬照射在運動員面部和身體上的光，對攝像機、攝影機和視看者能提供佳辨認度，并影響照射目標的立體感。

　　2.1.3 使用照度 service illuminance

　　照明裝置在使用周期內，通過維護在規定表面上所要求維持的平均照度。

　　2.1.4 維護系數 maintenance factor

　　照明裝置在使用一定周期后，在規定表面上的平均照度或平均亮度與該裝置在相同條件下新裝時在規定表面上所得到的平均照度或平均亮度之比。

　　2.1.5 主攝像機 main camera

　　用于拍攝總賽區或主賽區中重要區域的攝像機。

　　2.1.6 輔攝像機 auxiliary camera

　　除主攝像機以外的攝像機。

　　2.1.7 照度均勻度 uniformity of illuminance

　　規定表面上的小照度與大照度之比及小照度與平均照度之比。均勻度用來控制比賽場地上照度水平的變化。

　　2.1.8 均勻度梯度 uniformity gradient

　　均勻度梯度用某一網格點與其八個相鄰網格點的照度比表示。均勻度梯度用來控制照度水平在網格點間的變化。

　　2.1.9 運動場地 field of play

　　由看臺或墻體、圍擋圍合的運動及輔助區域。

　　2.1.10 主賽區 principal area

　　劃線范圍內的比賽區域。

　　2.1.11 總賽區 total area

　　主賽區和劃線范圍外的比賽區域。

　　2.1.12 比賽場地 competition area

　　進行比賽的主賽區或總賽區，通稱場地。

　　2.1.13 顯色指數 colour rendering index

　　光源顯色性的度量。以被測光源下物體顏色和參照光源下物體顏色的相符合程度來表示。

　　2.1.14 一般顯色指數 general colour rendering index

　　光源對照明委員會(CIE)規定的第1種～第8種標準顏色樣品顯色指數的平均值，通稱顯色指數。

　　2.1.15 特殊顯色指數 special colour rendering index

　　光源對照明委員會(CIE)選定的第9種～第15種標準顏色樣品的顯色指數。

　　2.1.16 色溫 colour temperature

　　當光源的色品與某一溫度下黑體的色品相同時，該黑體的溫度為此光源的色溫。色溫用來表述一種照明呈現多暖(紅)或多冷(藍)的感受或表觀感覺。

　　2.1.17 相關色溫 correlated colour temperature

　　當光源的色品點不在黑體軌跡上時，光源的色品與某一溫度下黑體的色品接近時，該黑體的溫度為此光源的相關色溫。

　　2.1.18 色品 chromaticity

　　用照明委員會(CIE)標準色度系統所表示的顏色性質。由色品坐標定義的色性質。

　　2.1.19 色品坐標 chromaticity coordinates

　　每個三值與其總和之比。在X、Y、Z色度系統中，由三值可算出色品坐標x、y、z。

　　2.1.20 色容差 chromaticity tolerances

　　表征一批光源中各光源與光源額定色品的偏離，用顏色匹配標準偏差SDCM表示。

　　2.1.21 光束角 beam angle

　　在給定平面上，以坐標表示的發光強度曲線的兩矢徑間所夾的角度。該矢徑的發光強度值等于10%的發光強度大值。

　　2.1.22 瞄準角(投射角) aiming angle

　　照明設計和安裝時燈具的峰值光強方向與向下垂線之間的夾角。

　　2.1.23 眩光 glare

　　由于視野中的亮度分布或亮度范圍的不適宜，或存在的對比，以致引起不舒適感覺或降低觀察細部或目標能力的視覺現象。

　　2.1.24 眩光指數(眩光值) glare rating

　　用于度量室外體育場(或室內體育館)和其他室外場地照明裝置對人眼引起不舒適感主觀反應的心理物理量。

　　2.1.25 TV應急照明 TV emergency lighting

　　因正常照明的電源失效，為確保比賽活動和電視轉播繼續進行而啟用的照明。

　　2.1.26 發光二管(LED)燈 light emitting diode lamp

　　由電致固體發光的一種半導體器件作為照明光源的燈。

　　2.1.27 頻閃效應 stroboscopic effect

　　在以一定頻率變化的光照射下，觀察到物體運動顯現出不同于其實際運動的現象。

　　2.1.28 頻閃比 percent flicker

　　在某一頻率下，輸出光通大值與小值之差比輸出光通大值與小值之和，用百分比表示。

　　2.2 符 號

　　2.2.1 照度

　　E——照度;

　　Eh——水平照度;

　　Ev——垂直照度;

　　Emin——小照度;

　　Emax——大照度;

　　Eave——平均照度;

　　Evmai——主攝像機方向垂直照度;

　　Evaux——輔攝像機方向垂直照度。

　　2.2.2 均勻度

　　U——照度均勻度;

　　U1——小照度與大照度之比;

　　U2——小照度與平均照度之比;

　　Uh——水平照度均勻度;

　　Uvmai——主攝像機方向垂直照度均勻度;

　　Uvaux——輔攝像機方向垂直照度均勻度;

　　UG——均勻度梯度。

　　2.2.3 顏色參數、眩光指數

　　GR——眩光指數;

　　Ra——一般顯色指數;

　　R9——光源對第9種標準顏色樣品的顯色指數;

　　Tc——色溫;

　　Tcp——相關色溫。

　　2.2.4 比賽場地

　　PA——主賽區;

　　TA——總賽區。

　　2.2.5 電視轉播

　　HDTV——高清晰度電視。

3 基本規定

　　3.0.1 體育場館照明應根據電視轉播和使用功能要求按表3.0.1進行分。

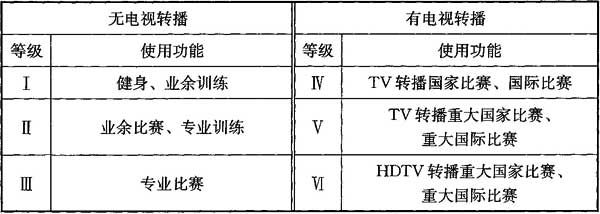

表3.0.1 體育場館照明分

　　注：表中Ⅳ、Ⅴ、Ⅵ也適用于有特殊要求的其他比賽。

　　3.0.2 體育場館照明應滿足運動員、裁判員及觀眾等各類人員的使用要求。有電視轉播時應滿足電視轉播的照明要求。

　　3.0.3 重大比賽高清晰度電視轉播時，照明尚應符合相關體育組織和機構的技術要求。

　　3.0.4 重大比賽場館照明設計應考慮賽時的特殊功能性照明要求。

　　3.0.5 體育場館照明應包括比賽場地照明、觀眾席照明和應急照明。

　　3.0.6 體育建筑方案設計階段，應同時考慮照明設計方案的要求。

　　3.0.7 體育場館照明設計在滿足相應照明指標的同時，應實施照明節能。

　　3.0.8 體育場館照明系統安裝完成后以及進行重大比賽前，應進行照明檢測。

4 照明標準

　　4.1 一般規定

　　4.1.1 體育場館場地照明的照度值應為參考平面上的使用照度值，參考平面的高度應符合本標準附錄A的規定。

　　4.1.2 體育場館場地照明的照度均勻度U1和U2不應低于本章的規定。

　　4.1.3 體育場館場地照明的不舒適眩光應采用眩光指數評價，并應按本標準附錄B計算，大允許值不應大于本章的規定。

　　4.1.4 體育場館場地照明的一般顯色指數、特殊顯色指數R9和相關色溫不應低于本章的規定。

　　4.2 室內場地照明標準值

　　4.2.1 體育館場地照明標準值應符合表4.2.1的規定。

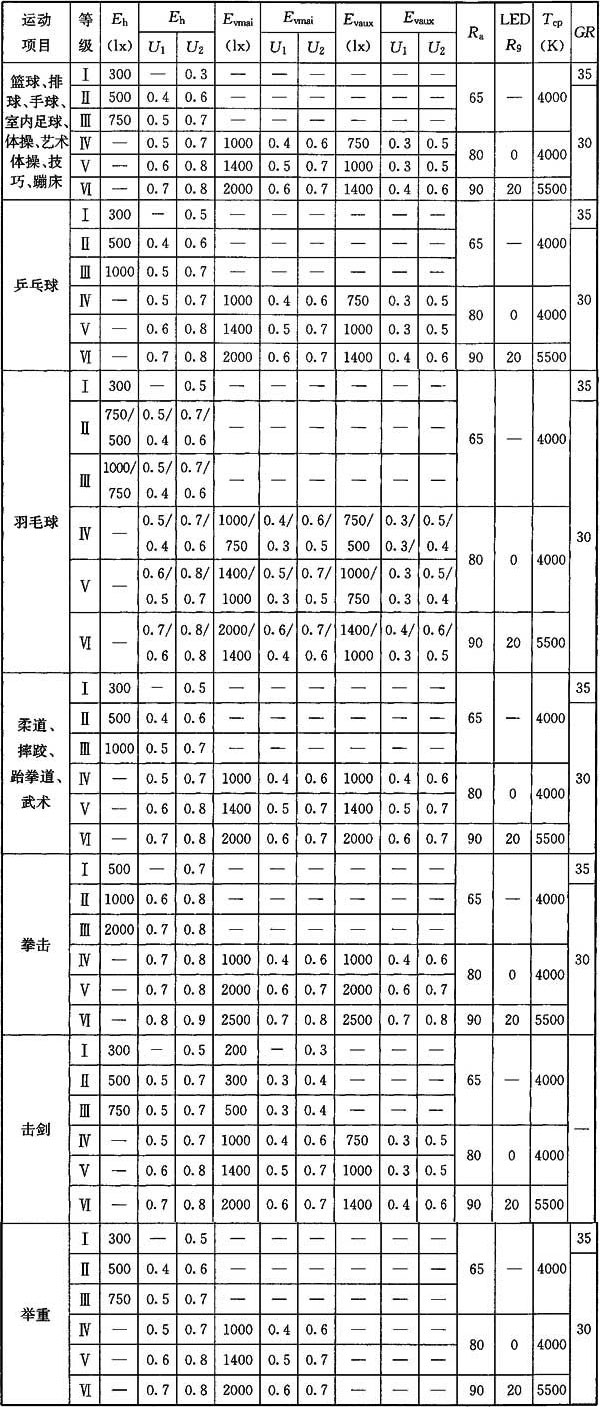

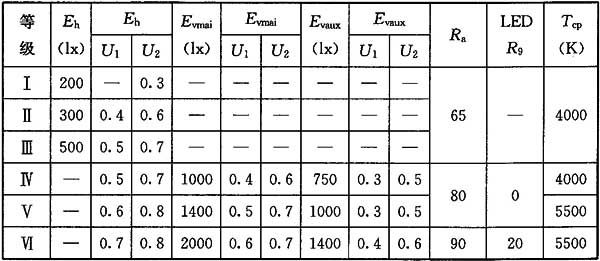

表4.2.1 體育館場地照明標準值

　　注：1 表中同一格有兩個值時，“/”前為主賽區(PA)的值，“/”后為總賽區(TA)的值;

　　2 對有電視轉播的羽毛球決賽、半決賽總賽區照度水平宜按主賽區要求取值;

　　3 體操應避免燈具和天然光對運動員造成的直接眩光和光澤表面對運動員造成的間接眩光;

　　4 羽毛球背景(墻或頂棚)表面的顏色和反射比應為球與背景提供足夠的對比;

　　5 柔道、摔跤、跆拳道、武術場地頂棚的反射比不宜低于0.6;

　　6 拳擊低角度拍攝時應避免對鏡頭造成眩光;

　　7 舉重運動員對前方裁判員的信號應清晰可見，且應避免對運動員產生眩光。

　　4.2.2 游泳館場地照明標準值應符合表4.2.2的規定。

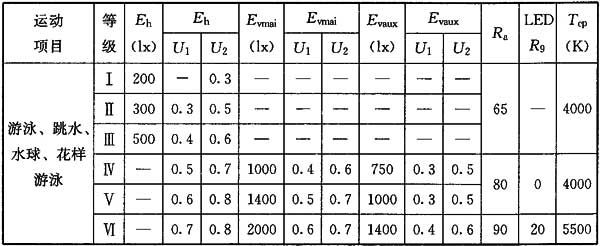

表4.2.2 游泳館場地照明標準值

　　注：1 10m跳臺和1m、3m跳板的正前方0.6m，寬2m至水面應滿足垂直照度的要求;

　　2 泳池周邊2m區域應滿足垂直照度的要求;

　　3 應避免人工光和天然光經水面反射對運動員、裁判員、攝像機和觀眾造成反射眩光;

　　4 墻和頂棚的反射比分別不應低于0.4和0.6，池底的反射比不應低于0.7。

　　4.2.3 網球館場地照明標準值應符合表4.2.3的規定。

表4.2.3 網球館場地照明標準值

　　注：1 表中同一格有兩個值時，“/”前為主賽區(PA)的值，“/”后為總賽區(TA)的值;

　　2 對有電視轉播的網球決賽、半決賽總賽區照度水平宜按主賽區要求取值。

　　4.2.4 滑冰館場地照明標準值應符合表4.2.4的規定。

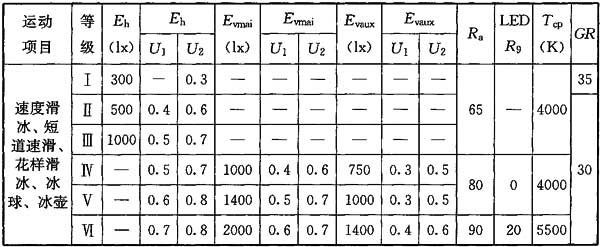

表4.2.4 滑冰館場地照明標準值

　　注：1 滑冰館頂棚反射比應大于0.6，墻面反射比應為0.3～0.6;燈具布置應減少冰面對觀眾和攝像機的反射眩光;

　　2 速度滑冰項目的內場照度應至少為賽道照度水平的1/2;

　　3 冰球場應增加對球門區的照明。應補充照明圍板產生的陰影，并滿足圍板附近的垂直照度要求;

　　4 冰壺應避免底線位置運動員視線方向上的眩光。

　　4.2.5 自行車館場地照明標準值應符合表4.2.5的規定。

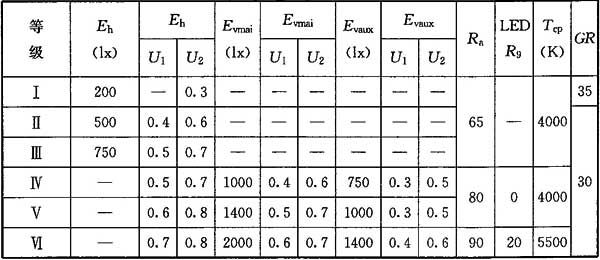

表4.2.5 自行車館場地照明標準值

　　注：賽道表面應采用漫射材料以防止反射眩光。

　　4.2.6 射擊館場地照明標準值應符合表4.2.6的規定。

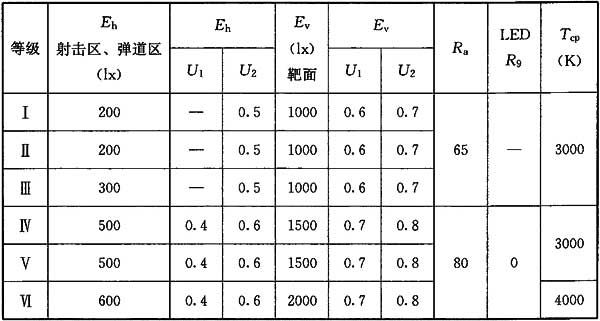

表4.2.6 射擊館場地照明標準值

　　注：場地地面上1m高的平均水平照度和靶面朝向運動員平面上的平均垂直照度之比宜為3：10。

　　4.3 室外場地照明標準值

　　4.3.1 體育場場地照明標準值應符合表4.3.1的規定。

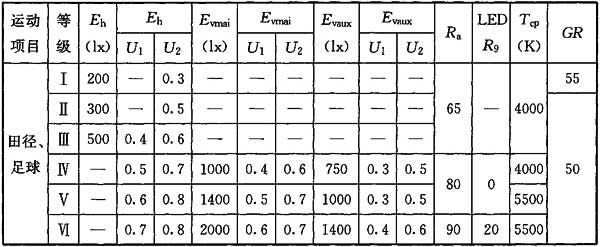

表4.3.1 體育場場地照明標準值

　　注：1 田徑場上同時舉行多個單項比賽時，照明應滿足各單項比賽對應攝像機的要求;

　　2 有電視轉播的田徑跑道終點照度和頻閃指標應滿足超高速攝像機的要求。

　　4.3.2 專用足球場場地照明標準值應符合表4.3.2的規定。

表4.3.2 專用足球場場地照明標準值

　　4.3.3 游泳場、網球場和自行車場場地照明標準值應符合下列規定：

　　1 Ⅴ的相關色溫不應低于5500K;

　　2 網球場和自行車場Ⅰ的眩光指數不應高于55，Ⅱ～Ⅵ的眩光指數不應高于50;

　　3 除上述規定外，其他各項指標應分別符合本標準表4.2.2、表4.2.3和表4.2.5的規定。

　　4.3.4 曲棍球場場地照明標準值應符合表4.3.4的規定。

表4.3.4 曲棍球場場地照明標準值

　　4.3.5 棒球、壘球場場地照明標準值應符合表4.3.5的規定。

表4.3.5 棒球、壘球場場地照明標準值

　　注：1 表中同一格有兩個值時，“/”前為內場的值，“/”后為外場的值;

　　2 應提供一定的觀眾席照明，以滿足電視轉播需要和看清被擊出賽場的球。

　　4.3.6 橄欖球場場地照明標準值應符合表4.3.6的規定。

表4.3.6 橄欖球場場地照明標準值

　　注：要求易于察覺高拋球，特別是在球門區。

　　4.3.7 沙灘排球場場地照明標準值應符合表4.3.7的規定。

表4.3.7 沙灘排球場場地照明標準值

　　4.3.8 射箭場地照明標準值應符合表4.3.8的規定。

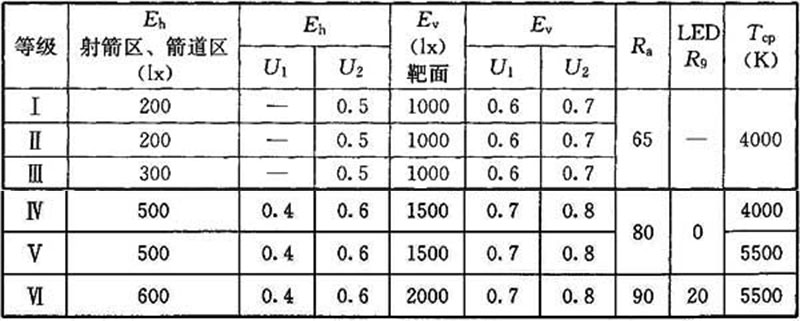

表4.3.8 射箭場地照明標準值

　　注：箭的飛行和目標應清晰可見，同時應保證安全。

　　4.3.9 馬術場地照明標準值應符合表4.3.9的規定。

表4.3.9 馬術場地照明標準值

　　注：照明應避免對馬和騎手造成眩光和障礙周圍陰影，應為馬和騎手提供安全條件。

　　4.3.10 高爾夫球場場地照明標準值應符合表4.3.10的規定。

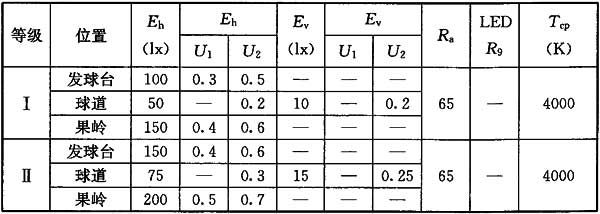

表4.3.10 高爾夫球場場地照明標準值

　　注：表中水平照度高度為1m，垂直照度高度為25m。

　　4.3.11 自由式滑雪、單板滑雪場場地照明標準值應符合表4.3.11的規定。

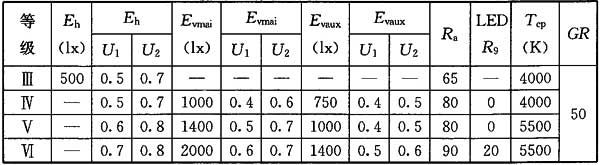

表4.3.11 自由式滑雪、單板滑雪場場地照明標準值

　　注：1 本表適用于自由式滑雪項目中的空中技巧、雪上技巧、U形場地技巧以及單板滑雪項目中的U形場地技巧、大跳臺空中技巧;

　　2 Ⅰ、Ⅱ不含技巧類高難動作。

　　4.3.12 高山滑雪場場地照明標準值應符合表4.3.12的規定。

表4.3.12 高山滑雪場場地照明標準值

　　注：本表適用于高山滑雪項目中的回轉。

　　4.3.13 跳臺滑雪場場地照明標準值應符合表4.3.13的規定。

表4.3.13 跳臺滑雪場場地照明標準值

　　注：1 運動全過程應避免對運動員、裁判、觀眾造成眩光;

　　2 跳臺區與其周圍的亮度比至少為5：1，以保證邊界清晰可見。

　　4.3.14 越野滑雪場地照明標準值應符合表4.3.14的規定。

表4.3.14 越野滑雪場地照明標準值

　　注：越野滑雪賽道起點區和終點區水平照度應達到1000lx。

　　4.3.15 冬季兩項射擊場地照明標準值應符合表4.3.15的規定。

表4.3.15 冬季兩項射擊場地照明標準值

　　注：1 冬季兩項由越野滑雪和射擊組成;

　　2 冬季兩項越野滑雪場地照明標準值參照表4.3.14的規定;

　　3 冬季兩項處罰圈的水平照度不應低于1000lx。

　　4.3.16 雪車、雪橇場地照明標準值應符合表4.3.16的規定。

表4.3.16 雪車、雪橇場地照明標準值

　　注：燈具布置應避免反射眩光和陰影。

　　4.4 相關規定

　　4.4.1 有電視轉播時場地平均水平照度與平均垂直照度的比值宜為：體育場0.75～1.80，體育館1.0～2.0。

　　4.4.2 重大比賽時輔攝像機方向的垂直照度應為面向場地周邊四個方向垂直面上的照度。

　　4.4.3 重大比賽時TV應急照明的照度標準值宜為該照度的50%，且主攝像機方向的垂直照度不應低于750lx。

　　4.4.4 HDTV轉播重大比賽有超高速攝像要求時，攝像機方向的垂直照度不應低于1800lx，場地照明的頻閃比不宜大于6%。

　　4.4.5 照明設計應進行照明計算。比賽場地的照度計算網格及攝像機位置宜符合本標準附錄A的規定。

　　4.4.6 照明計算維護系數取值應為0.8;多霧和污染嚴重地區的室外體育場維護系數可取0.7。

　　4.4.7 水平照度和垂直照度均勻度梯度應符合下列規定：

　　1 有電視轉播：當照度計算與測量網格小于5m時，每2m不應大于10%;當照度計算與測量網格不小于5m時，每4m不應大于20%;

　　2 無電視轉播：每5m不應大于50%。

　　4.4.8 比賽場地每個計算點四個方向上的小垂直照度和大垂直照度之比不應小于0.3;HDTV轉播重大比賽時不應小于0.6。

　　4.4.9 有電視轉播要求的觀眾席前12排和主席臺面向場地方向的平均垂直照度不應低于比賽場地主攝像機方向平均垂直照度的10%。主席臺面的平均水平照度值不宜低于200lx，觀眾席的小水平照度值不宜低于50lx。

　　4.4.10 重大比賽場館的外部相鄰建筑、通道、停車場、設備之間的照明要求宜適當提高。

　　4.4.11 觀眾席和運動場地安全照明的平均水平照度值不應小于20lx。

　　4.4.12 體育場館出口及其通道的疏散照明小水平照度值不應小于5Ix。

5 照明光源與燈具

　　5.1 光 源

　　5.1.1 燈具安裝高度較高的體育場館，光源宜采用金屬鹵化物燈，也可采用LED燈。

　　5.1.2 頂棚較低、面積較小的室內體育場館，宜采用直管熒光燈、小功率的金屬鹵化物燈和LED燈。

　　5.1.3 光源功率應與比賽場地大小、安裝位置及高度相適應。

　　5.1.4 應急照明應采用LED燈等能快速點燃的光源。

　　5.1.5 光源應能穩定點燃，具有良好的光電特性，使用壽命應滿足現行相關產品標準的要求。

　　5.1.6 光源色溫不應大于6000K。

　　5.1.7 當選用LED燈時，其色度應符合下列規定：

　　1 選用同類光源的色容差不應大于5 SDCM;

　　2 在壽命期內LED燈的色品坐標與初始值的偏差在標準《均勻色空間和色差公式》GB/T 7921-2008規定的CIE 1976均勻色度標尺圖中，不應超過0.007;

　　3 LED燈具在不同方向上的色品坐標與其加權平均值偏差在標準《均勻色空間和色差公式》GB/T 7921-2008規定的CIE 1976均勻色度標尺圖中，不應超過0.004。

　　5.2 燈具及附件

　　5.2.1 燈具及附件的安全性能應符合現行標準《燈具 第1部分：一般要求與試驗》GB 7000.1、《投光燈具安全要求》GB 7000.7、《燈具 第2-18部分：特殊要求 游泳池和類似場所用燈具》GB 7000.218的有關規定。

　　5.2.2 燈具的防觸電保護等應符合下列規定：

　　1 室內場所應選用符合現行標準《燈具 第1部分：一般要求與試驗》GB 7000.1規定的Ⅰ類燈具或Ⅱ類燈具，室外場所應選用Ⅰ類燈具;

　　2 游泳池和類似場所的0區和1區應選用Ⅲ類燈具。
